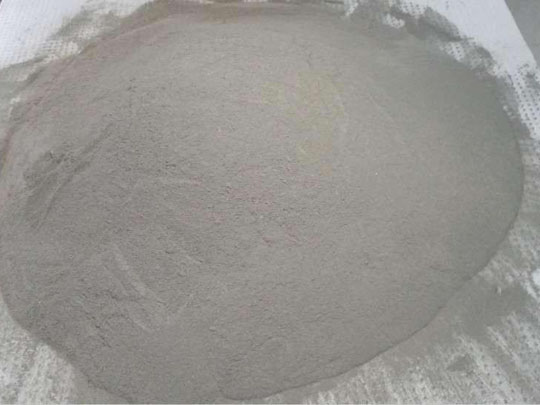

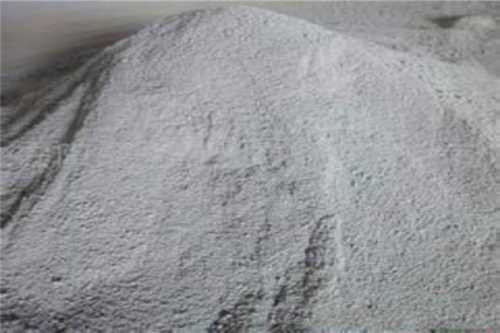

聚合物抗裂抹面砂漿是針對平整度較高墻體而開發(fā)的抹灰材料，是一種既具有高分子聚合材料的柔性，又具有無機(jī)材料的耐久性的水泥基抗裂面層材料。使用后無需噴水或特殊養(yǎng)護(hù)。

適用范圍

1.大面積涂抹于建筑物內(nèi)、外墻以及頂棚等表面的厚度不大于5mm的抹灰砂漿;
2.可以作為聚苯板EPS保溫面層、擠塑板XPS保溫面層、巖棉板保溫面層及各種保溫砂漿面層做表層抗裂處理。

技術(shù)指標(biāo)

執(zhí)行GB/T 25181、JG/T 483等標(biāo)準(zhǔn)

序號(hào)	檢驗(yàn)項(xiàng)目	標(biāo)準(zhǔn)	試驗(yàn)實(shí)測值
1	28d抗壓強(qiáng)度/Mpa	/	≥10
2	14d拉伸粘結(jié)強(qiáng)度/Mpa（與水泥砂漿）	≥0.30	≥0.3
3	28d收縮率/%	≤0.20	0.05～0.15
4	產(chǎn)品代號(hào)	DBI	-



注：水料質(zhì)量比為0.19～0.22，適用于巖棉板保溫面層表面抹灰時(shí)，拉伸粘結(jié)強(qiáng)度均大于巖棉板的拉伸粘結(jié)強(qiáng)度。

使用方法

1.基面處理：
施工前，須清除基面的灰塵、油脂、顆粒等一切影響粘結(jié)性能的松散物，保持基材表面潔凈牢固。不同材質(zhì)、材料接縫處的處理方法應(yīng)視板縫的寬度來定，寬度較小時(shí)，可覆蓋玻纖網(wǎng)格布，搭接寬度應(yīng)從接縫處起兩邊不得小于80mm。寬度較大時(shí)，可加釘鋼板網(wǎng)，網(wǎng)的厚度不應(yīng)超過0.5mm。要求釘平釘牢，不得有鼓肚現(xiàn)象。
2.施工：
(1)涂抹建筑物內(nèi)、外墻以及頂棚等表面時(shí)，醉高氣溫35℃高溫炎熱天氣施工前2h～15h應(yīng)對墻面進(jìn)行兩次以上澆水洇墻，醉高氣溫在20℃～35℃施工前3h～10h應(yīng)至少澆水一次，醉高氣溫5～20℃施工前5h～15h應(yīng)至少澆水一次。為聚苯板EPS保溫面層和擠塑板XPS保溫面層及各種保溫砂漿面層做表層抗裂處理時(shí)，用相應(yīng)的工具或儀器檢驗(yàn)粘貼好的膨脹聚苯板保溫層表面，達(dá)到規(guī)范要求方可進(jìn)行抗裂砂漿抹平施工。
(2)砂漿攪拌：將25kg砂漿產(chǎn)品倒入盛有約5.0-5.5L清水的桶中，使用手提式攪拌機(jī)械攪拌，砂漿要攪拌均勻;
(3)砂漿使用：采用薄層砂漿施工法抹灰時(shí)，宜一次成活平整，厚度不應(yīng)大于5mm;為聚苯板EPS保溫面層、擠塑板XPS保溫面層、巖棉板保溫面層及各種保溫砂漿面層做表層抗裂處理時(shí)，分兩次施工，首先涂抹抗裂抹面砂漿并內(nèi)置耐堿玻纖網(wǎng)格布，將制備好的抗裂抹面砂漿均勻地涂抹在保溫板上，厚度約2mm，注意確保砂漿與保溫板黏結(jié)良好，或者采用齒形鏝刀在上面來回拉涂，分配物料并保證黏結(jié)良好，防止空鼓。用不銹鋼抹子在EPS 板表面均勻涂抹一層面積略大于一塊玻纖網(wǎng)的砂漿，厚度約為2㎜。立即將網(wǎng)格布壓入濕的抹面膠漿中。待抹面膠漿稍干硬至可以碰觸時(shí)繼續(xù)第二次涂抹，使網(wǎng)格布全部覆蓋。
3.養(yǎng)護(hù)：使用后無需噴水或特殊養(yǎng)護(hù)。

砂漿生產(chǎn)線展示：

包裝與保存

袋裝，25kg/袋。產(chǎn)品應(yīng)貯存于陰涼、干燥、通風(fēng)處，注意防潮。保質(zhì)期6個(gè)月。



注意事項(xiàng)

1.調(diào)好的漿料宜在2小時(shí)內(nèi)用完，時(shí)間延長自流平漿體會(huì)逐漸凝結(jié)而失去工作性。
2.正常施工溫度為5-35oC;5oC以下施工時(shí)，應(yīng)按冬期施工規(guī)范進(jìn)行。35℃以上高溫天氣施工時(shí)，應(yīng)嚴(yán)禁過多加水，否則會(huì)出現(xiàn)泌水、收縮增大甚至開裂等問題;
3.施工完畢，皮膚如粘上漿，及時(shí)用清水沖洗，如不慎入眼，應(yīng)用清水沖洗，若問題嚴(yán)重應(yīng)及時(shí)就醫(yī)處理;
4.嚴(yán)禁摻和雜料。聚合物抗裂抹面砂漿為成品砂漿，工地在施工時(shí)不得再添加黃沙、石膏等任何固體組分，直接加適量水使用，如違規(guī)添加其他組分所產(chǎn)生的后果，我公司將不予承擔(dān);
5.特別注意：在5級以上大風(fēng)天氣和雨天不得施工。
